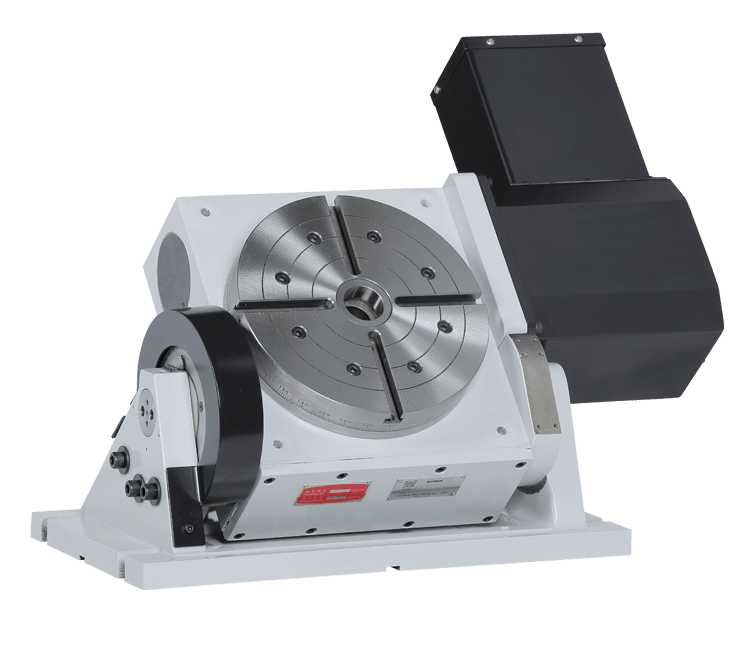

手動傾斜數控分度盤（油剎）

  • 更新時間：2018-07-05
  • 型號：TMRNC-255/320/400
  • 訪問次數：2396次

產品簡介：旋轉臺直徑?255丶?320丶?400mm（油壓剎車） ?手動傾斜式 CNC 分度盤 ?高齒深的復導程蝸桿傳動 ?適用於 4 1/2 軸加工 ?傾斜軸可裝角度編碼器（特別附件）

在線咨詢
分享到：
聯系人：136 2191 9163
產品目錄/ PRODUCT MENU
  • 產品介紹
  • 在線留言

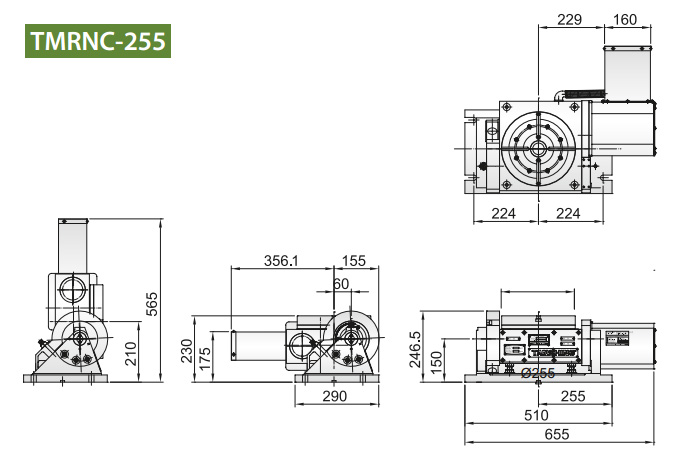

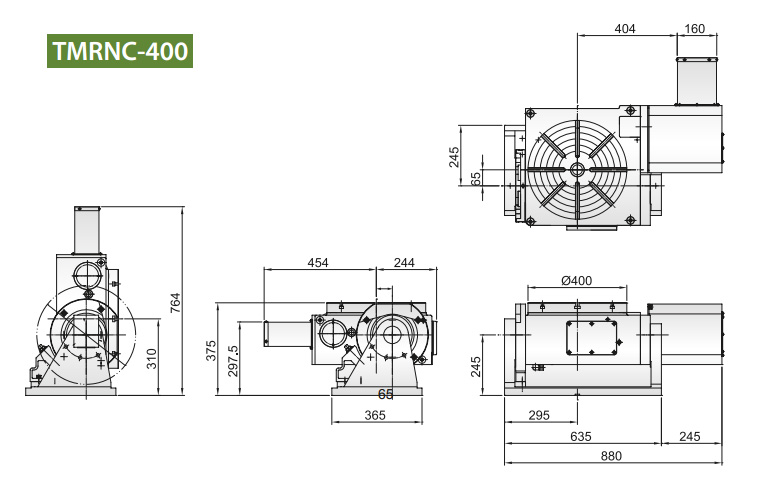

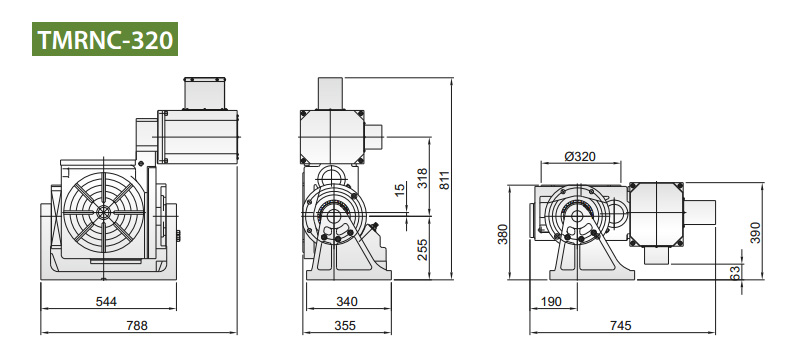

規格 / 型號 單位 TMRNC-255 TMRNC-320 TMRNC-400
盤面直徑 Ømm Ø255 Ø320 Ø400
中心高度 垂直 mm 210 270 310
總高度 水平 mm 230 380 375
垂直 565 811 764
貫穿孔徑 Ømm Ø40H7 Ø40H7 Ø40H7
工作臺T型槽寬度 mm 12H7 14H7 14H7
導塊寬度 mm 18h7 18h7 18h7
傾斜角度 deg. 0°~105° 0°~105° 0°~105°
軸向 單位 旋轉軸 傾斜軸 旋轉軸 傾斜軸 旋轉軸 傾斜軸
設定單位 deg. 0.001° ---- 0.001° ---- 0.001° ----
分割精度 sec. 15" ---- 15" ---- 15" ----
重覆精度 sec. 4" ---- 4" ---- 4" ----
伺服馬達
(廠牌可依需求)		 FANUC   α4i 手動 α12i 手動 α12i 手動
MELDAS   HF-54T HF-204S HF-204S
總齒數比   1/180 ---- 1/180 ---- 1/180 ----
盤面轉數 (馬達) r.p.m 22.2 (4000) ---- 16.6 (3000) ---- 16.6 (3000) ----
容許旋轉切削力 kg-m 48 ---- 85 ---- 170 ----
工件負載 0° kg 150 200 300
0°~90° 80 130 150
旋臺重量 (不含伺服馬達) kg 130 230 330
