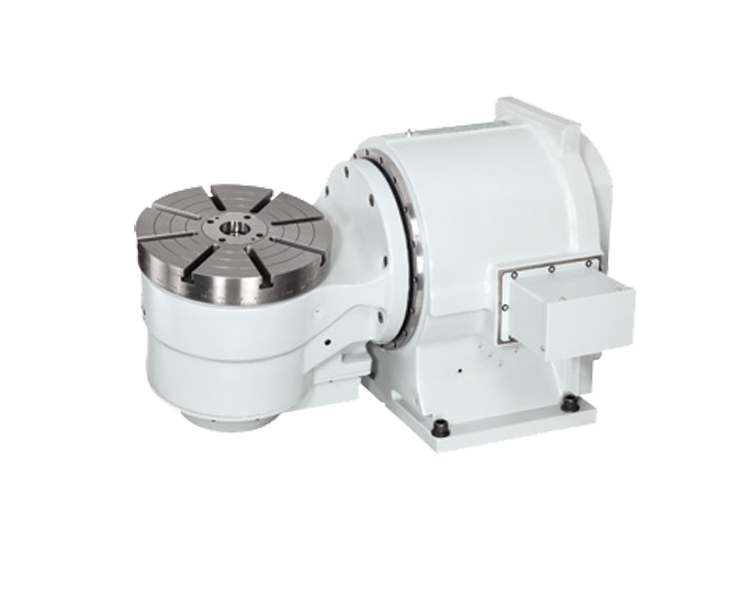

產品簡介：采用直結馬達，高回轉速 不需要減速齒輪，采用高扭力馬達，高傳動效率，可搭配適溫同調型冷卻裝置。 采用光學尺直接檢出，可達高精密分度。 采用全圓周油壓鎖緊系統，可達高夾緊扭矩。
聯系人：136 2191 9163

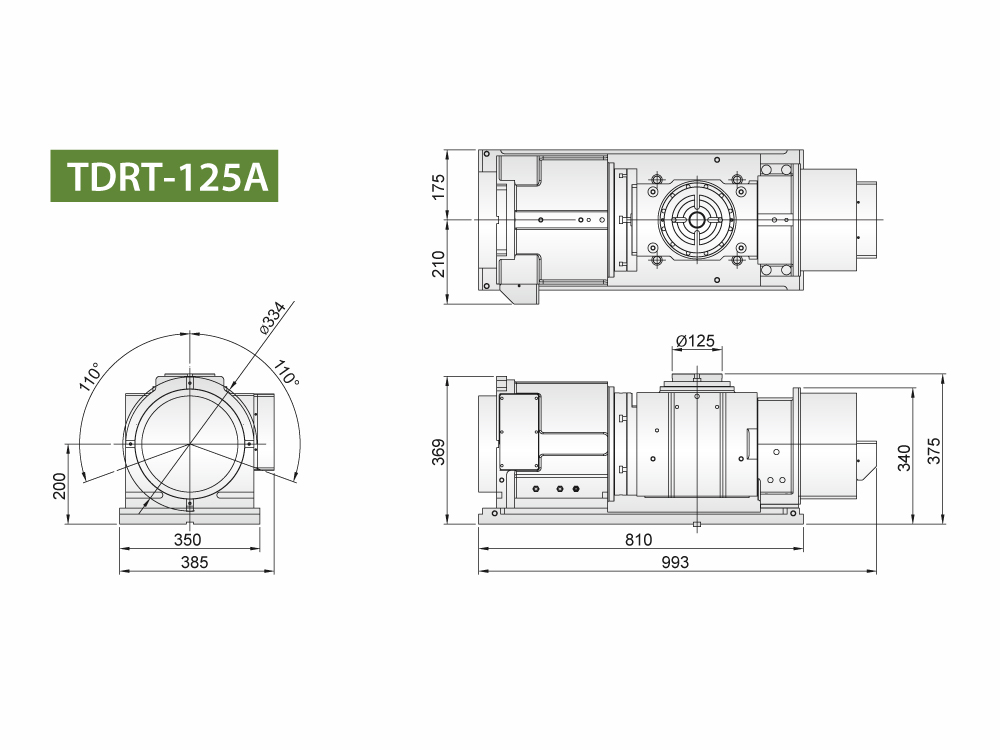

規格
| 規格 / 型號 | 單位 | TDRT-125A | |||
|---|---|---|---|---|---|
| 盤面直徑 | Ømm | Ø125 | |||
| 工作臺高度 | 水平 | mm | 375 | ||
| 中心高度 | 90° | mm | 200 | ||
| 總高度 | 90° | mm | 369 | ||
| 中心孔直徑 | Ømm | Ø25H7 | |||
| 工作臺T型槽寬度 | mm | 12H7 | |||
| 導塊寬度 | mm | 14h7 | |||
| 工件直徑 | Ømm | Ø125 | |||
| 傾斜角度 | deg. | -100°~+100° | |||
| 軸向 | 旋轉軸 | 傾斜軸 | |||
| 設定單位 | deg. | 0.001° | 0.001° | ||
| 分割精度 | sec. | ※ | ※ | ||
| 重覆精度 | sec. | ※ | ※ | ||
| 直驅扭力馬達 | ETEL | TMB 0140-070 |
TMB 0210-070 |
||
| / 連續扭矩 | Nm | 89.1 / 45.4 | 309 / 167 | ||
| FANUC | DiS 60/400 |
DiS 150/300 |
|||
| / 連續扭矩 | Nm | 130 / 65 | 380 / 170 | ||
| 總齒數比 | 1/1 | 1/1 | |||
| 容許轉速 | r.p.m | 352 | 185 | ||
| Encoders 型式 | HEIDENHAIN | ECN-225(±10) or RCN-226(±5) | |||
| 使用壓力 (鎖緊方式) | kg/cm2 | 35 (Hyd.) | |||
| 剎車扭力 | kgf-m/N.m | 33/323 | 85/833 | ||
| 工件負載 | 0° | kg | 125 (有尾座) | ||
| 0°~90 | 50 (有尾座) | ||||
| 旋臺重量 | kgs | 180 | |||
Note: 1.※依選用光學尺精度而定
2. 另有高轉速選擇，歡迎來電索取資料。
